|
Thông tin chi tiết sản phẩm:
|
| Vật chất: | Chất đàn hồi cao su | Trọng lượng hạt đơn: | ≤0.015g |
|---|---|---|---|
| Tỉ trọng: | 0,85 ～ 0,99 g / cm³ | Chỉ số tan chảy （135 ℃ ， 2,16kg）: | ≥3g / 10 phút |
| Hàm lượng tro: | ≤1% | Liều lượng khuyến nghị: | 0,3% -0,5% hỗn hợp nhựa đường |
| Điểm nổi bật: | chống nứt Bảo dưỡng ngăn ngừa vỉa hè,lớp hấp thụ ứng suất Bảo dưỡng ngăn ngừa vỉa hè,cas 308079 71 2 |
||
ngăn chặn các vết nứt phản chiếu trên mặt đường nhựa
Nứt phản quang là bệnh thường gặp ở mặt đường nhựa.Các vết nứt phản quang phá hủy tính toàn vẹn của mặt đường và ảnh hưởng đến hình thức của mặt đường.Nước xâm nhập vào lớp nền thông qua các vết nứt làm tăng tốc độ phá hủy mặt đường nhựa và ảnh hưởng nghiêm trọng đến tính năng của mặt đường nhựa.
Phản xạ vết nứt

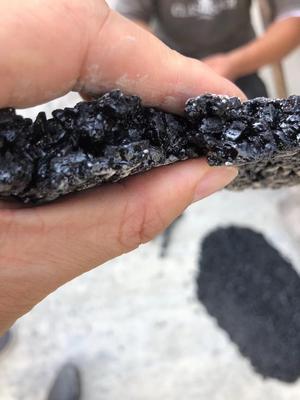

Lớp hấp thụ ứng suất ZTS giữa lớp kết cấu bị nứt và lớp phủ nhựa đường là một biện pháp hữu hiệu để ngăn ngừa vết nứt phản xạ.Nó là một hỗn hợp bê tông nhựa có độ kết dính mạnh, không thấm và hiệu suất liên kết bề mặt tốt, có thể biến dạng theo sự biến dạng của lớp nền và có khả năng tự phục hồi tuyệt vời.
Phụ gia ZTA-VE là một loại phụ gia nhựa đường tổng hợp mới được phát triển bởi Công ty TNHH Công nghệ Đường Zhongtian Bắc Kinh. Nó tích hợp các đặc tính kỹ thuật của vật liệu làm đường, giảm bớt khó khăn khi làm đường, tiết kiệm năng lượng và bảo vệ môi trường.
Bảng 1 Các chỉ tiêu kỹ thuật của phụ gia chống nứt đàn hồi cao VE
| Mục | Đơn vị | Yêu cầu kỹ thuật | Phương pháp kiểm tra |

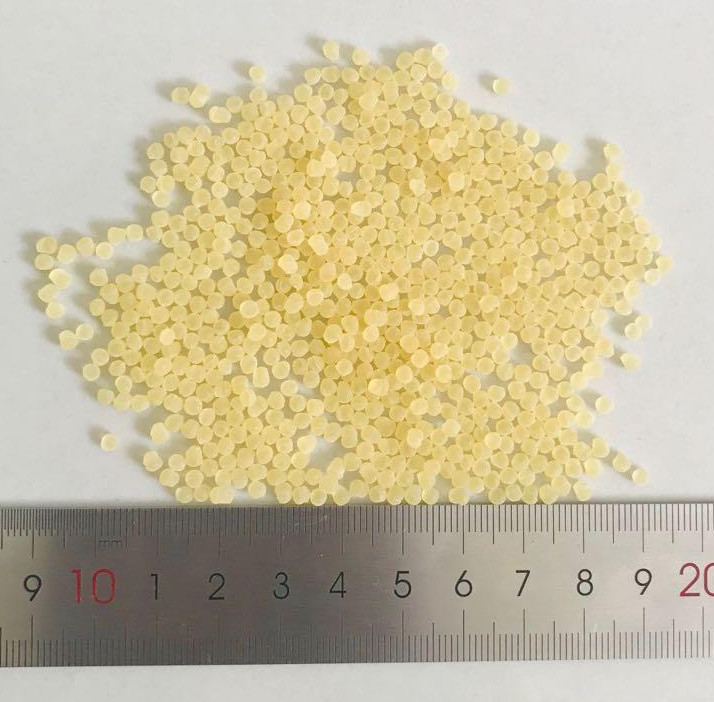

| Vẻ bề ngoài | - | Hạt đồng nhất và đầy đủ | - |
| Trọng lượng hạt đơn | g | ≤0.015 | - |
| Tỉ trọng | g / cm³ | 0,85 ～ 0,99 | GT / T1033 |
| Chỉ số tan chảy (135 ℃, 2,16kg) | g / 10 phút | ≥3 | GT / T3682 |
| Hàm lượng tro | % | ≤1 | T0614 |
Khi trộn hỗn hợp ZTS, trước hết cho tất cả các loại cốt liệu và phụ gia chống nứt có độ đàn hồi cao VE để trộn khô, sau đó thêm bitum và bột khoáng, thời gian trộn không dưới 45 giây, trong đó phụ gia ZTA-VE và cốt liệu được trộn khô trong 10 giây.Các yêu cầu về kiểm soát nhiệt độ được nêu trong Bảng 2.
| Csự hướng dẫnStage | Nhiệt độ |
| Nhiệt độ đốt nóng bitum | 140 ℃ ～ 150 ℃ |
| Nhiệt độ gia nhiệt khoáng | 170 ℃ ～ 200 ℃ |
| Nhiệt độ phân phối hỗn hợp nhựa đường | 150 ℃ ～ 185 ℃ |
| Nhiệt độ thải hỗn hợp nhựa đường | ＞ 195 ℃ |
| Nhiệt độ lát nền | ≥140 ℃ |
| Nhiệt độ nén ban đầu | ≥135 ℃ |
| Lặp lại nhiệt độ nén | ≥125 ℃ |
| Nhiệt độ nén cuối cùng | ≥70 ℃ |
Tốc độ lát của máy rải nhựa là 3m-6m / phút.
Con lăn lu lèn lặp lại cần được lăn chặt với con lăn lu lèn ban đầu.
Việc nén ban đầu thông qua các con lăn trống 13 tấn - 15 tấn
Lặp lại nén thông qua các con lăn bánh xe cao su 20 tấn - 26 tấn
Việc nén chặt cuối cùng thông qua con lăn trống dưới 11 tấn
(Rung không được bật trong quá trình lăn)
Chỉ có thể thông xe khi nhiệt độ mặt đường thấp hơn 50 ° C
| Mục | Lớp hấp thụ ứng suất chống nứt đàn hồi cao ZTS | Lớp hấp thụ ứng suất nhựa đường cao su |
| Độ ổn định động (Lần / mm) | >1500 | > 500 |
| Biến dạng vi uốn ở nhiệt độ thấp (με) | >4000 | 2000-4000 |
| Nhiệt độ lát (℃) | >140 | > 160 |
| Nhiệt độ cán (℃) | >135 | > 155 |
| Tác động đến bảo vệ môi trường | không có hiệu lực | Mùi nồng |
| Dễ sử dụng | Dtrộn trực tiếp vào nhựa đườngthực vật, tiện lợi | Cần hợp tác chặt chẽ, kiểm soát chất lượng nghiêm ngặt |
Bắc Kinh Zhongtian Road-Tech Co., Ltd.là Ban Giám đốc của Hiệp hội Vận tải Trung Quốc và Ủy ban Vận tải của Hiệp hội Thị trường Công nghệ Trung Quốc, với đội ngũ R&D kỹ thuật chuyên nghiệp, khả năng đổi mới liên tục, kinh nghiệm kỹ thuật phong phú và đủ năng lực.Ngoài ra, chúng tôi đã tham gia vào các chứng chỉ tiêu chuẩn ngành vật liệu đường bộ được chỉ định.
Người liên hệ: Shakiya
Tel: 86-15032577974
Fax: 0086-010-6789-3003
